स्पीड रिड्यूसर के ट्रांसमिशन सिद्धांत क्या हैं?

रेड्यूसर का उपयोग आमतौर पर कम गति और बड़े टॉर्क ट्रांसमिशन उपकरण, मोटर, आंतरिक दहन इंजन या अन्य उच्च गति से चलने वाली शक्ति के लिए किया जाता है, अनुपात प्राप्त करने के लिए आउटपुट शाफ्ट पर बड़े गियर के साथ गियर के रेड्यूसर के इनपुट शाफ्ट के माध्यम से गियर की संख्या के आकार का, ट्रांसमिशन अनुपात है।

रेड्यूसर एक अपेक्षाकृत परिष्कृत मशीन है, जिसका उपयोग गति को कम करने और टॉर्क को बढ़ाने के लिए किया जाता है। रेड्यूसर विभिन्न प्रकार के होते हैं, विभिन्न मॉडल होते हैं, विभिन्न प्रकारों के अलग-अलग उपयोग होते हैं। गियर रिड्यूसर, वर्म रिड्यूसर और प्लैनेटरी गियर रिड्यूसर के अनुसार; सिंगल और मल्टीपल गियर रिड्यूसर; गियर आकार के अनुसार, शंक्वाकार गियर रिड्यूसर और बेलनाकार गियर रिड्यूसर; ट्रांसमिशन व्यवस्था, शंट और समाक्षीय रेड्यूसर के अनुसार। रेड्यूसर के उचित चयन की सुविधा के लिए, चयन के समय संदर्भ के लिए कई सामान्य रेड्यूसर के प्रकार, विशेषताओं और अनुप्रयोगों को एक-एक करके सूचीबद्ध किया जाता है।

1. सिंगल-स्टेज बेलनाकार गियर गियर रिड्यूसर

सिंगल-स्टेज बेलनाकार गियर रिड्यूसर 3~5 के मंदी अनुपात के लिए उपयुक्त है। गोल दांत सीधे, तिरछे या मानव दांत हो सकते हैं, बक्से आमतौर पर कच्चा लोहा होते हैं, या स्टील प्लेट के साथ वेल्ड किए जा सकते हैं। रोलिंग बियरिंग्स, स्लाइडिंग बियरिंग्स के साथ केवल भारी या विशेष उच्च गति।

2. दो-चरण बेलनाकार गियर रिड्यूसर

दो-चरण बेलनाकार गियर रिड्यूसर के तीन प्रकार होते हैं: विस्तार, शंट और समाक्षीय, 8 ~ 40 के मंदी अनुपात के लिए उपयुक्त।

विस्तार प्रकार: उच्च गति स्तर लंबी पूंछ तिरछे दांत, कम गति स्तर सीधे दांत या तिरछे दांत हो सकते हैं। बेयरिंग के सापेक्ष गियर की असममित व्यवस्था के कारण, शाफ्ट की कठोरता बड़ी होती है, और टॉर्क इनपुट और आउटपुट सिरों को गियर से दूर रखा जाता है, ताकि दांत की चौड़ाई के साथ भार के असमान वितरण को कम किया जा सके। शाफ्ट की झुकने की विकृति। सरल संरचना, सबसे व्यापक रूप से उपयोग किया जाता है।

शंट प्रकार: आमतौर पर हाई-स्पीड लेवल शंट का उपयोग करें। क्योंकि गियर बेयरिंग व्यवस्था के सापेक्ष सममित है, गियर और शाफ्ट अधिक समान हैं। शाफ्ट पर कुल अक्षीय बल को कम करने के लिए, गियर के दो जोड़े की सर्पिल दिशा विपरीत होनी चाहिए। संरचना अधिक जटिल है, जिसका उपयोग अक्सर उच्च-शक्ति, परिवर्तनीय भार वाले स्थानों में किया जाता है।

समाक्षीय प्रकार: रेड्यूसर का अक्षीय आकार बड़ा होता है, मध्य अक्ष लंबा होता है, और कठोरता खराब होती है। जब दो बड़े गियर की तेल विसर्जन गहराई समान होती है, तो हाई-स्पीड गियर की असर क्षमता पूरी तरह से नहीं चल सकती है। अक्सर इनपुट और आउटपुट अक्ष अक्ष साइटों के लिए उपयोग किया जाता है।

3. सिंगल-स्टेज बेवल गियर रिड्यूसर

सिंगल-स्टेज बेवल गियर रिड्यूसर 2~4 के कटौती अनुपात के लिए उपयुक्त है। प्रसंस्करण के लिए अनुकूल बेवल गियर के आकार को कम करने के लिए ट्रांसमिशन अनुपात बहुत बड़ा नहीं होना चाहिए। केवल दो अक्षों के ऊर्ध्वाधर प्रतिच्छेदन के साथ संचरण के लिए।

4. कॉपरयुक्त, बेलनाकार गियर रिड्यूसर

शंक्वाकार और बेलनाकार गियर रिड्यूसर 8~15 के कटौती अनुपात के लिए उपयुक्त है। बेवल गियर के आकार को कम करने के लिए बेवल गियर को उच्च गति स्तर पर व्यवस्थित किया जाएगा। टेवेल गियर सीधे या घुमावदार दांत वाले हो सकते हैं। बेलनाकार गियर तिरछा गियर है, ताकि यह बायिकल गियर के अक्षीय बल को ऑफसेट कर सके।

5. वर्म-वर्म गियर रिड्यूसर

मुख्य रूप से बेलनाकार वर्म रिड्यूसर, आर्क टोरस स्पाइरल वर्म रिड्यूसर, कोन वर्म रिड्यूसर और वर्म-गियर रिड्यूसर हैं, जिनमें से बेलनाकार वर्म रिड्यूसर सबसे अधिक उपयोग किया जाता है।

वर्म रिड्यूसर 10~80 के मंदी अनुपात के लिए उपयुक्त है। कॉम्पैक्ट संरचना, बड़ा ट्रांसमिशन अनुपात, लेकिन कम ट्रांसमिशन दक्षता, कम बिजली, अंतराल कार्य अवसरों के लिए उपयुक्त। जब कृमि का परिधि वेग V 4 ~ 5 m/s होता है, तो कृमि कम होता है, और स्नेहन शीतलन की स्थिति अच्छी होती है; जब वी 4 ~ 5 मी/से, तेल की उत्तेजना हानि बड़ी होती है, आम तौर पर कीड़ा ऊपरी होता है।

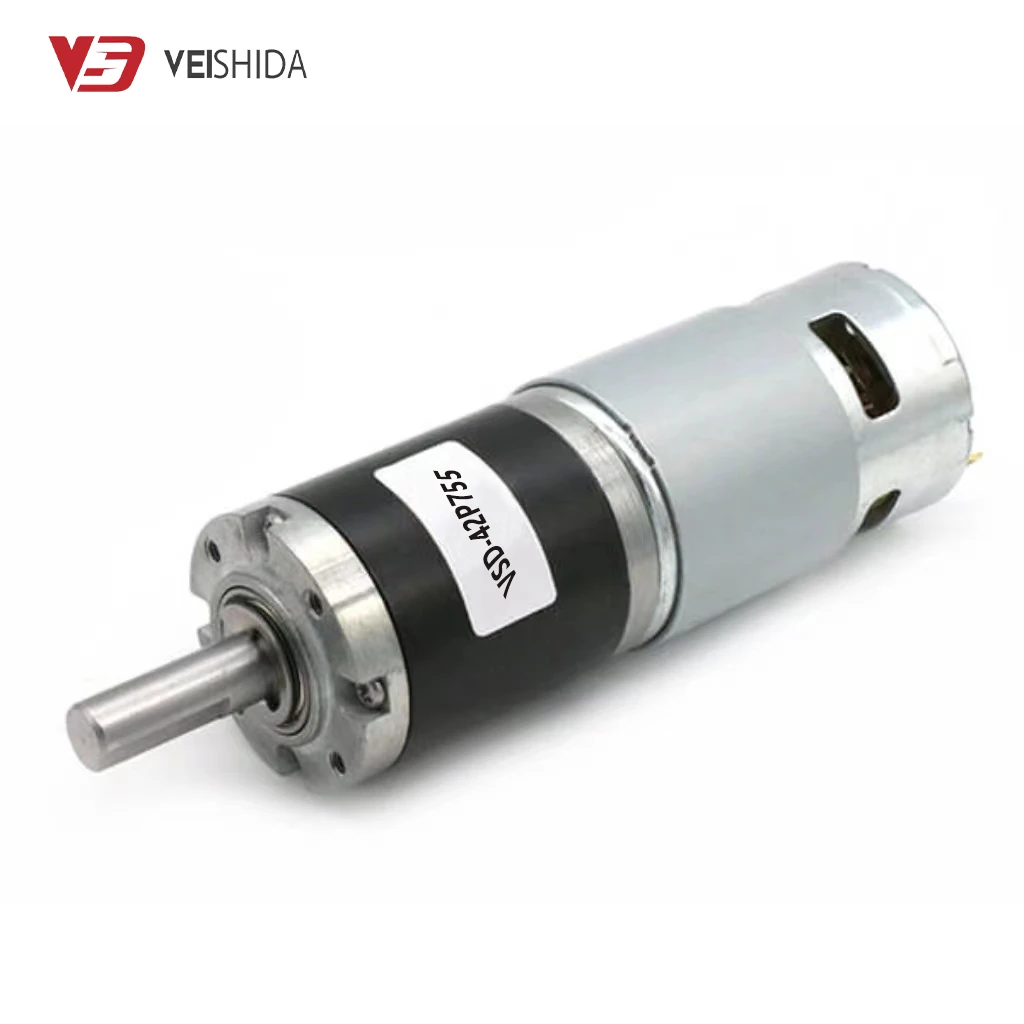

6. ग्रह-गियर स्पीड रिड्यूसर

संरचनात्मक कारणों से, न्यूनतम एकल चरण मंदी 3 है, अधिकतम आम तौर पर 10 से अधिक नहीं है, सामान्य मंदी अनुपात है: 3/4/5/6/8/10, मंदी चरण आम तौर पर 3 से अधिक नहीं है, लेकिन कुछ बड़े मंदी में अनुकूलित रेड्यूसर की तुलना में 4 चरण की मंदी होती है।

अन्य रेड्यूसर की तुलना में, प्लैनेटरी रेड्यूसर में उच्च कठोरता, उच्च परिशुद्धता (एकल चरण 1 बिंदु से कम प्राप्त किया जा सकता है), उच्च संचरण दक्षता (97% -98%) में एकल चरण, उच्च टोक़, वॉल्यूम अनुपात की विशेषताएं हैं , आजीवन रखरखाव मुफ़्त इत्यादि। इन विशेषताओं के कारण, गति को कम करने, टॉर्क बढ़ाने और जड़ता से मेल खाने के लिए प्लैनेटरी रिड्यूसर ज्यादातर स्टेपर मोटर और सर्वो मोटर पर स्थापित किए जाते हैं।

गियर मोटर स्पीड रिड्यूसर विशेषज्ञता के बारे में आपके साथ साझा करने के लिए उपरोक्त हमारी वीएसडी मोटर है। अधिक जानकारी के लिए, कृपया उत्तर देने के लिए हमारे पेशेवर ग्राहक सेवा कर्मियों से संपर्क करें। क्लिक करने और देखने के लिए धन्यवाद.
