माइक्रो डीसी मोटर्स की संरचनाएं क्या हैं?

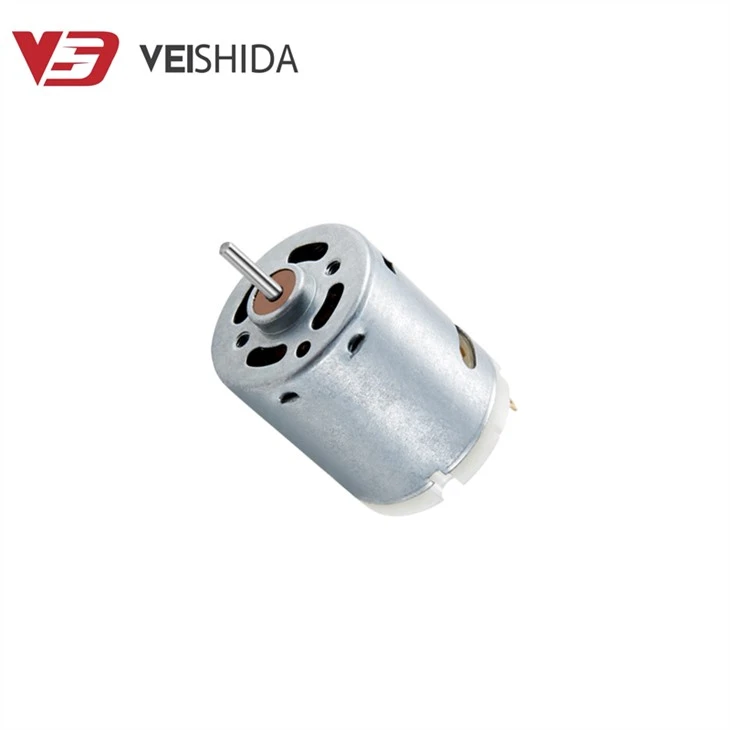

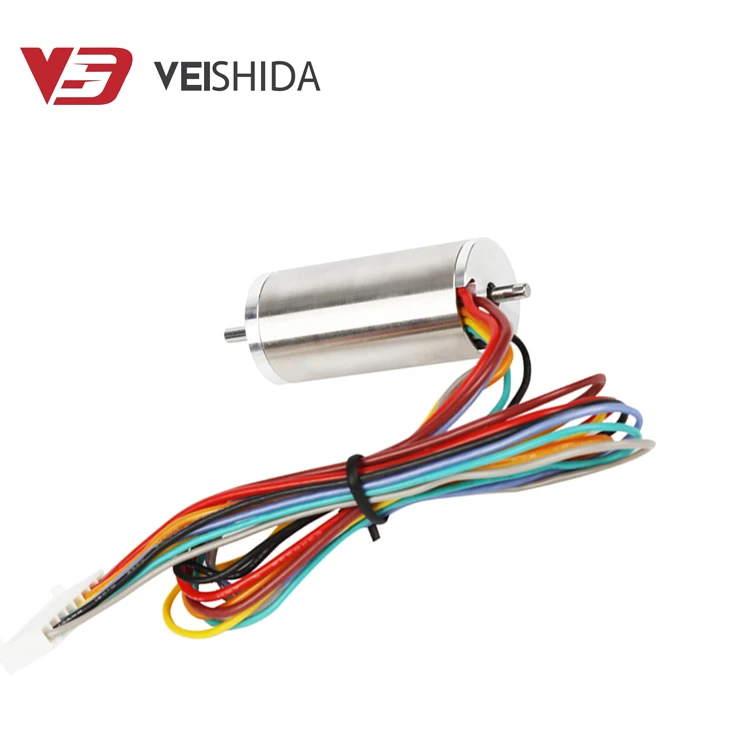

एक मोटर जो डीसी विद्युत ऊर्जा और यांत्रिक ऊर्जा के पारस्परिक रूपांतरण को प्रभावी ढंग से महसूस कर सकती है, उसे माइक्रो डीसी मोटर कहा जाता है। स्टेटर (डीसी मोटर का वह हिस्सा जो चलने पर नहीं हिलता) और रोटर एक माइक्रो डीसी मोटर के बुनियादी घटक बनाते हैं। तो डीसी मोटर वास्तव में कैसी दिखती है?

1. मुख्य पोल

मुख्य ध्रुव का उद्देश्य चुंबकीय क्षेत्र उत्पन्न करना है। इसमें मुख्य पोल के लोहे की कोर और एक्साइटमेंट वाइंडिंग होती है। सिलिकॉन स्टील की चादरें, आमतौर पर 0.5 और 1.5 मिमी मोटी के बीच, कोर बनाने के लिए छिद्रित और रिवेट की जाती हैं। मुख्य चुंबकीय ध्रुव का चुंबकीय कोर अछूता तांबे के तारों से बना एक उत्तेजना वाइंडिंग द्वारा लपेटा जाता है, और पूरे मुख्य चुंबकीय ध्रुव को आधार पर शिकंजा के साथ तय किया जाता है।

2. कम्यूटेटर

कम्यूटेशन पोल का उद्देश्य डीसी मोटर करंट की दिशा को बदलना है और मोटर के चलने पर कम्यूटेटर और ब्रश के बीच होने वाली कम्यूटेशन स्पार्क्स की मात्रा को कम करना है। ध्रुवीय वाइंडिंग्स से मिलकर बनता है।

3. मशीन का आधार

फ्रेम मोटर स्टेटर हाउसिंग के लिए शब्द है। मोटर फ्रेम का मुख्य काम पूरे मोटर को सपोर्ट करना और मेन मैग्नेटिक पोल, कम्यूटेशन पोल और एंड कवर को फिक्स करना है। इसका द्वितीयक कार्य ध्रुवों के बीच एक चुंबकीय परिपथ बनाना है। मशीन बेस को अक्सर स्टील कास्टिंग या स्टील प्लेट्स द्वारा वेल्डेड किया जाता है ताकि यह सुनिश्चित हो सके कि इसमें पर्याप्त यांत्रिक शक्ति और अच्छी चुंबकीय पारगम्यता है।

4. ब्रश डिवाइस

ब्रश डिवाइस का उपयोग माइक्रोमोटर के डीसी वोल्टेज और करंट को पेश करने या निकालने के लिए किया जाता है, और ब्रश डिवाइस ब्रश, ब्रश होल्डर, ब्रश रॉड और ब्रश रॉड सीट से बना होता है। ब्रश को ब्रश होल्डर में रखा जाता है और स्प्रिंग द्वारा दबाया जाता है, ताकि ब्रश और कम्यूटेटर के बीच एक अच्छा स्लाइडिंग संपर्क हो। ब्रश धारक ब्रश रॉड पर तय होता है, और ब्रश रॉड सर्कुलर ब्रश रॉड सीट पर लगाया जाता है। ब्रश धारक को असर अंत कवर या आंतरिक कवर पर स्थापित किया गया है, परिधि की स्थिति समायोज्य है, और इसे समायोजन के बाद तय किया जा सकता है।

उपरोक्त माइक्रो डीसी मोटर की मूल संरचना है। अधिक जानकारी के लिए कृपया हमें फॉलो करना जारी रखें।
